Wie viele andere Betriebsmodellbahner will ich auf meiner Anlage einen Betrieb nach möglichst vorbildgemäßen Fahrplanunterlagen machen. Eine Sache, die zum Fahrplanbetrieb aber unerlässlich ist, ist die Zeit. Und zwar eine, die sich beeinflussen lässt.
Die Züge fahren ja meist (auch in Nenngröße N) im Vergleich zum Vorbild viel zu kurze Wege und Vorgänge wie Kuppeln brauchen weniger Zeit. Daher muss natürlich auch die Geschwindigkeit der Uhren angepasst werden. Jetzt gibt es teure Uhrtaktgeber und Nebenuhren, einige sogar original von der Bahn. Die haben aber alle einen Haken: Ihren Preis. Unter 80€ würde man da kaum ein laufendes Uhrensystem bekommen. Meiner Meinung nach für eine Uhr an einer Heimanlage zu viel.

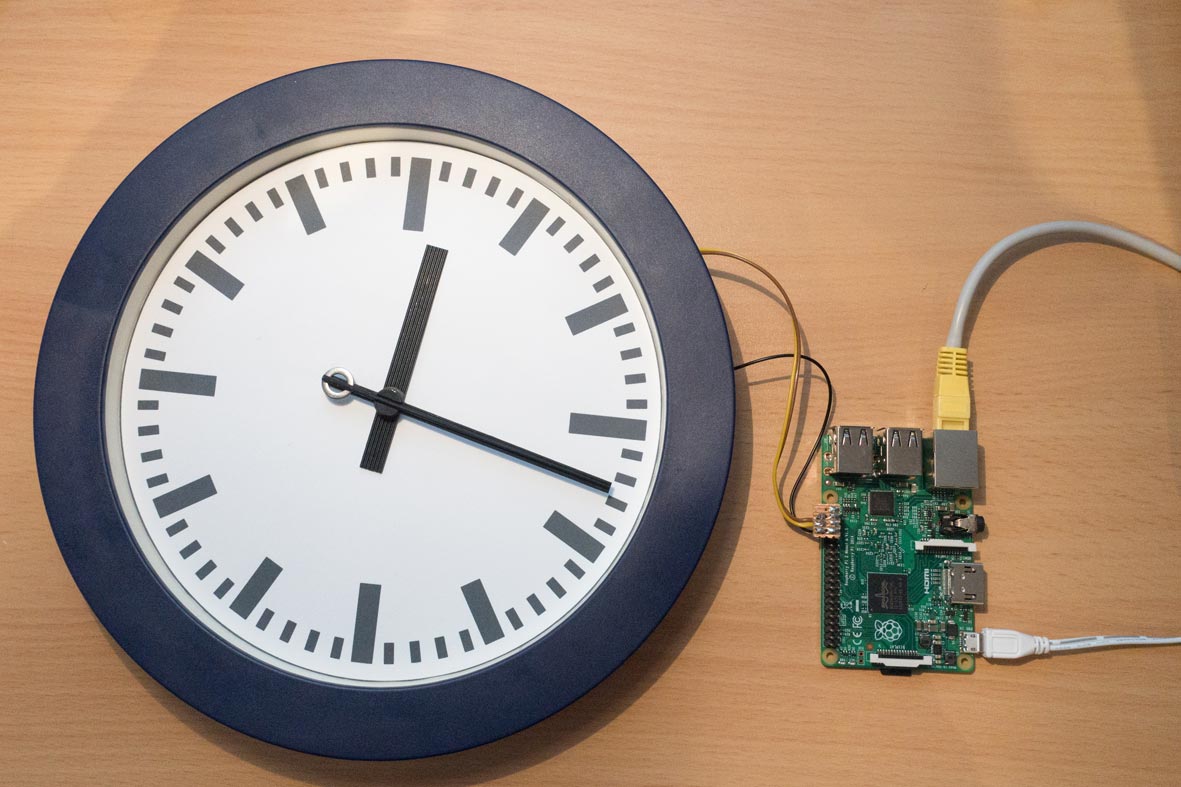

Aber es geht auch billiger: Man kann jede normale Uhr zu einer Nebenuhr umbauen. Dazu gibt es bereits eine sehr gute Anleitung im Internet, an die ich mich im Wesentlichen auch gehalten habe. Einzig der Widerstand muss(te bei mir) nicht eingebaut werden, das gilt aber auch nur für die unten beschriebene Ansteuerung! Zusätzlich wurde das Batteriefach der Uhr nicht ausgebaut und mit zwei Kabeln zur Stromversorgung aus dem Gehäuse geführt.
Hinweis: Der Nachbau der folgenden Schaltung erfolgt natürlich auf eigene Gefahr!

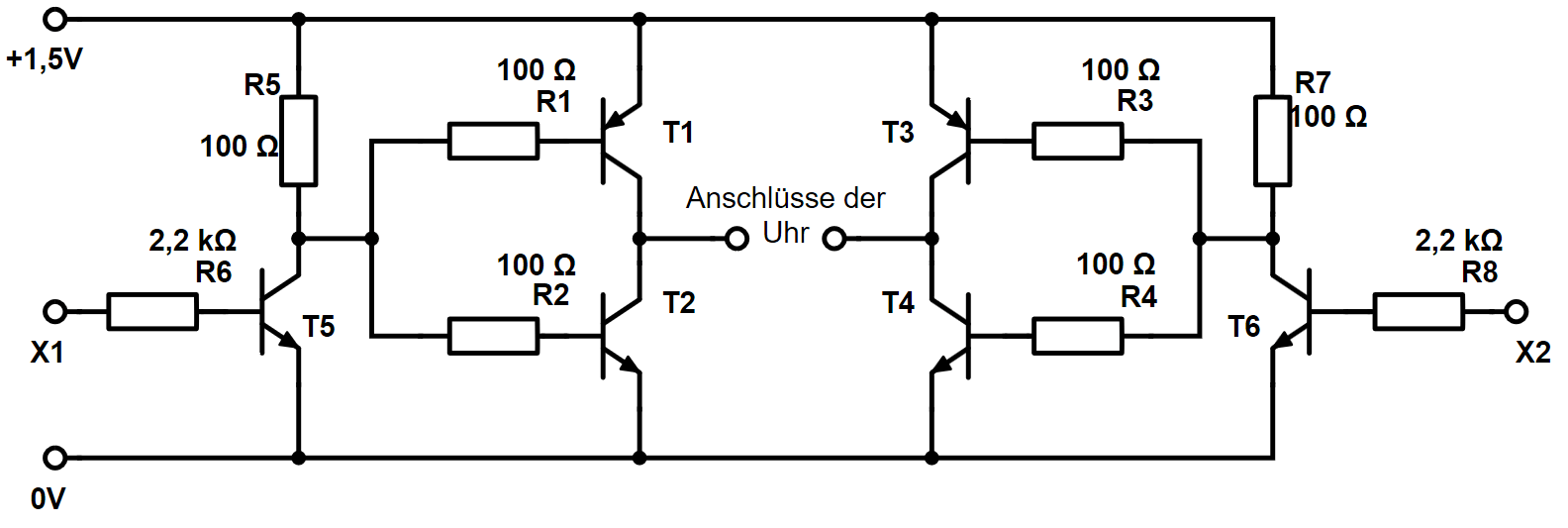

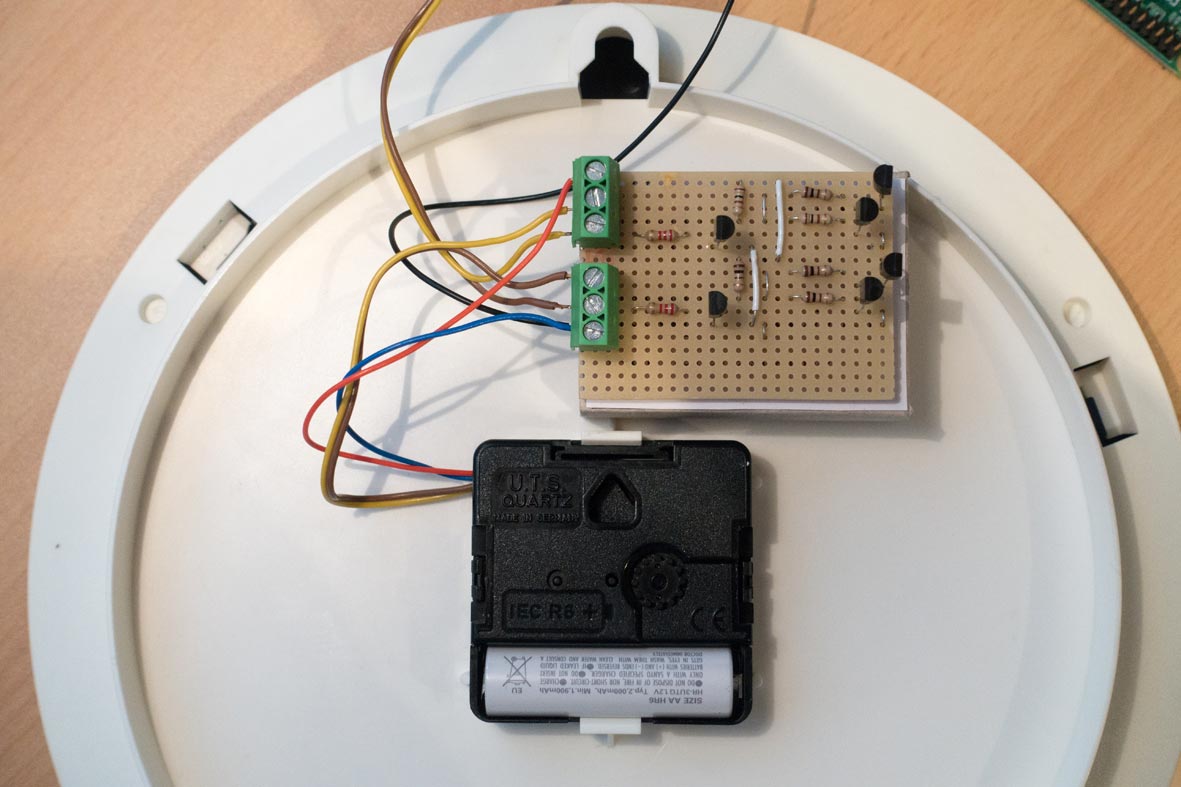

Zur Ansteuerung wird ein Raspberry Pi verwendet. Das Uhrwerk braucht Impulse mit wechselnder Polarität, der Pi kann aber nur positive Impulse liefern. Deshalb musste dazwischen eine Zusatzschaltung eingebaut werden, eine sogenannte H-Brücke. Die H-Brücke wurde hinter der Uhr befestigt und sowohl mit dem Uhrwerk als auch mit dem Batteriefach im Uhrwerk verbunden.

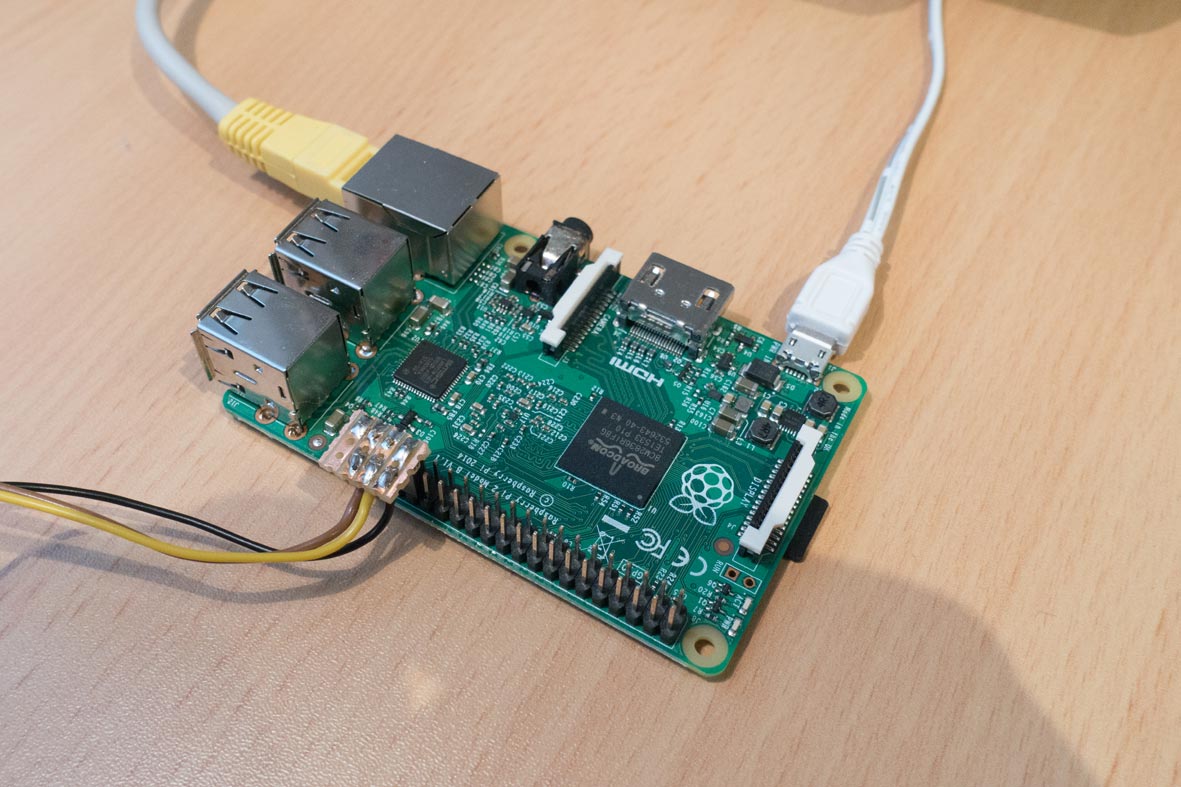

Die Pins 0V, X1 und X2 der Schaltung werden mit den Pins 34, 36 und 38 des J8-Headers des Pis verbunden. Damit liegen am Pin 0V sowhl die Batteriemasse als auch die Masse des Pis an.
Auf dem Pi läuft eine selbst geschriebene Steuerungssoftware. Darüber lässt sich auch ein Webinterface realisieren. Die Einrichtung erfordert leider ein bisschen Linux-Know-How.
Je nach vorhandem Material ist diese Ansteuerung wesentlich billiger als eine gekaufte Nebenuhrensteuerung. Die selbst gebaute ist dafür aber nicht wirklich zur Ansteuerung von mehreren Uhren geeignet.
